一種高壓油管三通管接頭

摘要
本發明公開了一種高壓油管三通管接頭，屬于管道零部件領域。其包括接頭本體，還包括法蘭盤、縱向接頭以及橫向接頭；所述的法蘭盤有分為上法蘭盤和下法蘭盤，分別位于接頭本體的兩端；所述縱向接頭位于兩個法蘭盤之間；所述橫向接頭、縱向接頭均為圓筒形，橫向接頭位于縱向接頭中部，且與縱向接頭垂直相通；所述接頭本體中法蘭盤、縱向接頭以及橫向接頭三者一體成型。本發明油管的接頭處插入油管接頭中，對油管有一定保護作用，又在三個端口處設有法蘭盤起到持久固定作用，使油管受力均勻，在震動場所仍能夠持久工作。
說明
一種高壓油管三通管接頭
技術領域

[0001] 本發明涉及一種管道零部件，尤其涉及一種高壓油管三通管接頭。

背景技術

[0002] 高壓油管一般用于挖掘機、裝載機、側翻車、液壓助力、液壓支架、水泥輸送管、農業灌溉膠管、工程機械液壓油管、海底天燃氣輸送、石油運輸?shù)阮I域。而在這些設備上，高壓油管經常需要承受很大的震動，從而易導致高壓油管接頭處漏油事故，而高壓油管連接著高壓油泵和噴油機，屬于燃油噴射系統，作用十分重要，且高壓油管可以承受高達150MPa的高壓，異常震動會造成巨大的損失，還存在很大的火災隱患。

[0003] 在一些特殊的場合，經常需要用到三通接頭，現有技術中對于高壓油管的連接采用的三通接頭的三個端口外表面均設有外螺紋，然后油管與外螺紋螺旋式連接，在油管震動過程中，螺栓與油管旋緊的外螺紋易磨損，連接處易松動，并且油管處于油管接頭外部，對于油管本身的接頭處也會存在一定磨損，從而易導致漏油事故，所以需要提供一種能夠在高震動場所持久運作的油管接頭。

發明內容

[0004] 1、要解決的問題

針對現有高壓油管連接的三通接頭為外表面設螺紋，油管與外螺紋螺旋式連接，而高壓油管用在震動較大的場所，螺栓內螺紋易磨損，連接處易松動，并且油管處于接頭外部，對于油管本身的接頭處也會存在一定磨損，從而易導致漏油事故的問題，本發明提供一種高壓油管三通管接頭，其油管的接頭處插入油管接頭中，對油管有一定保護作用，又在三個端口處設有法蘭盤起到持久固定作用，使油管受力均勻，在震動場所仍能夠持久工作。

`[0005] 2、技術方案

為解決上述問題，本發明采用如下的技術方案。

[0006] 一種高壓油管三通管接頭，包括接頭本體，還包括法蘭盤、縱向接頭以及橫向接頭；所述的法蘭盤有分為上法蘭盤和下法蘭盤，分別位于接頭本體的兩端；所述縱向接頭位于兩個法蘭盤之間；所述橫向接頭、縱向接頭均為圓筒形，橫向接頭位于縱向接頭中部，且與縱向接頭垂直相通；所述接頭本體中法蘭盤、縱向接頭以及橫向接頭三者一體成型。

[0007] 優選地，所述兩個法蘭盤中部均設有圓形通孔，四周均勻分布有N個安裝孔，其中4≤N≤6。

[0008] 更優選地，所述法蘭盤四周安裝孔的數量N=4。

[0009] 優選地，所述橫向接頭為垂直截面類似于菱形，且兩側均布置有第二安裝孔。

[0010] 優選地，所述橫向接頭與下法蘭盤之間還設有肋板。

[0011] 3、有益效果

相比于現有技術，本發明的有益效果為:

(I)本發明中橫向接頭、縱向接頭均為圓筒形，橫向接頭位于縱向接頭中部，且與縱向接頭垂直相通，使用時，直接將高壓油管插入油管接頭中，對油管的接頭處能夠起到一定保護作用；

(2)本發明中法蘭盤有分為上法蘭盤和下法蘭盤，分別位于接頭本體的兩端；所述縱向接頭位于兩個法蘭盤之間，法蘭盤中部均設有圓形通孔，四周均勻分布有N個安裝孔，橫向接頭兩側也均布置有第二安裝孔，法蘭盤結構起到持久固定作用，最后通過在安裝孔處螺栓緊固橫向接頭以及法蘭盤四周，使油管受力均勻，在震動場所仍能夠持久工作；

(3)本發明中橫向接頭與下法蘭盤之間還設有肋板，可以加強橫向接頭我穩定性，更加減少油管接頭處漏油事故。

附圖說明

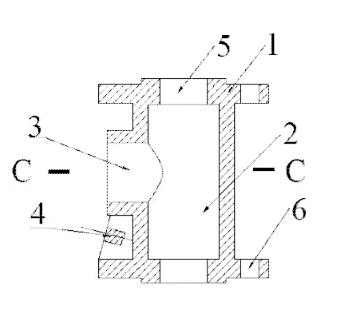

[0012] 圖1為本發明A-A向剖視圖；

圖2為本發明C-C向剖視圖；

圖3為本發明中橫向接頭左視圖。

[0013] 圖中標號說明:1、法蘭盤；2、縱向接頭；3、橫向接頭；4、肋板；5、第一安裝孔；6、圓形通孔；31、第二安裝孔。

具體實施方式

[0014] 為進一步了解本發明的內容，下面結合說明書附圖和具體實施例對本發明進行詳細描述。

[0015] 實施例1

如圖1、圖2以及圖3所示，一種高壓油管三通接頭，包括接頭本體，還包括法蘭盤1、縱向接頭2以及橫向接頭3 ;所述的法蘭盤I有分為上法蘭盤和下法蘭盤，分別位于接頭本體的兩端；所述縱向接頭2位于兩個法蘭盤I之間；所述橫向接頭3、縱向接頭2均為圓筒形，橫向接頭3位于縱向接頭2中部，且與縱向接頭2垂直相通；接頭本體中法蘭盤1、縱向接頭2以及橫向接頭3三者一體成型。

[0016] 作為一種優選方式，所述兩個法蘭盤I中部均設有圓形通孔5，四周均勻分布有4個安裝孔6。橫向接頭3為垂直截面類似于菱形，且兩側均布置有第二安裝孔31。橫向接頭3與下法蘭盤之間還設有肋板4，肋板4可以加強橫向接頭3我穩定性，更加減少油管接頭處漏油事故。

[0017] 使用時，直接將高壓油管插入油管接頭中，對油管的接頭處能夠起到一定保護作用，最后采用螺栓穿過法蘭盤I以及橫向接頭3上的安裝孔，使油管受力均勻，保證油管在油管接頭中能夠穩定連接，保證在震動大的場所油管接頭處仍不發生漏油事故。

[0018] 實施例2

同實施例1，法蘭盤I四周均勻分布有6個安裝孔6，增加安裝孔數量，可以更好的保證油管接頭的穩定性，即使在震動大的場所，仍能保證油管接頭處不發生漏油事故。
權利要求(5)
1.一種高壓油管三通管接頭，包括接頭本體，其特征在于，還包括法蘭盤(I)、縱向接頭(2)以及橫向接頭(3);所述的法蘭盤(I)有分為上法蘭盤和下法蘭盤，分別位于接頭本體的兩端；所述縱向接頭(2)位于兩個法蘭盤(I)之間；所述橫向接頭(3)、縱向接頭(2)均為圓筒形，橫向接頭(3)位于縱向接頭(2)中部，且與縱向接頭(2)垂直相通；所述接頭本體中法蘭盤(I)、縱向接頭(2)以及橫向接頭(3)三者一體成型。
2.根據權利要求1所述的一種高壓油管三通管接頭，其特征在于，所述兩個法蘭盤(I)中部均設有圓形通孔(5)，四周均勻分布有N個安裝孔(6)，其中4 < N < 6。
3.根據權利要求2所述的一種高壓油管三通管接頭，其特征在于，所述法蘭盤(I)四周安裝孔(6)的數量N=4。
4.根據權利要求1所述的一種高壓油管三通管接頭，其特征在于，所述橫向接頭(3)為垂直截面類似于菱形，且兩側均布置有第二安裝孔(31)。
5.根據權利要求1-4中任意一項所述的一種高壓油管三通管接頭，其特征在于，所述橫向接頭(3)與下法蘭盤之間還設有肋板(4)。
