高壓纏繞膠管是一種由鋼絲纏繞高壓膠管,它適用于煤礦礦井液壓支架、油田開采、工程機械設備的液壓系統，輸送具有一定壓力和溫度的水、乳化液。乙二醇溶液、礦物油、可溶性油等介質。產品結構所有型號的軟管均由耐液體的合成橡膠內膠層、保護層、以交替方向纏繞的四層鋼絲增強層及耐天侯性能優良阻燃抗靜電的合成橡膠外層組成。特殊要求時外膠層外可添加保護層。

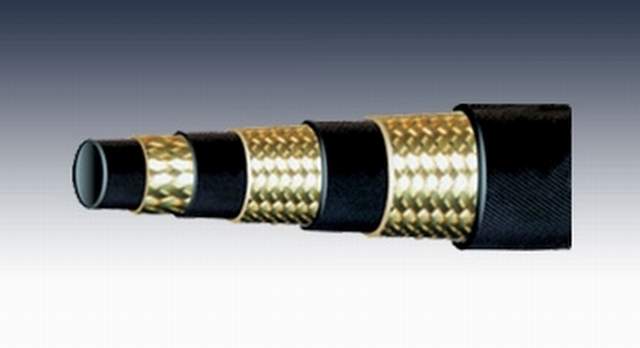

高壓鋼絲纏繞膠管產品結構：

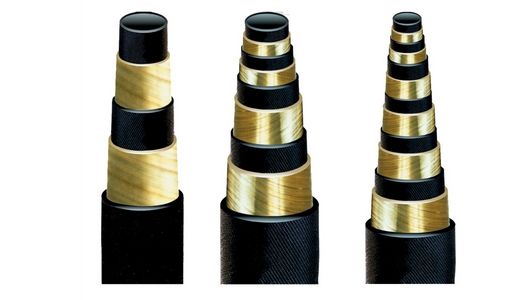

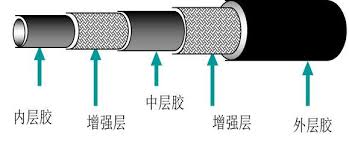

主要由內膠層、中膠層、2、4、6層鋼絲纏繞層、外膠層組成。內膠層具有使輸送介質承受壓力，保護鋼絲不受侵蝕的作用，外膠層保護鋼絲不受損傷，高壓膠管鋼絲(ф0.3-2.0增強層)層是骨架材料起增強作用。
高壓鋼絲纏繞膠管型號：
技術性能指標 ：高壓鋼絲纏繞膠管 (GB/T 10544-2006)
|
規格 內徑x層數sizexLayer NO. |
內徑 Inside Diamete mm |
公差 toleranc mm |
鋼絲層直徑 |
外徑 Outsid Diamet mm |
公差 toleran mm |
工作壓力 Pressure Working MPa |
試驗壓力 Proof pressure MPa |
最小彎曲半徑 Min.Bend Radius mm |
|
| 尺寸size | 公差tolerance | ||||||||
| 6x4SP | 6 | 0.5 | 14.4 | 0.8 | 19 | 1.0 | 100 | 150 | 130 |
| 8x4SP | 8 | 0.5 | 16.4 | 0.8 | 20.5 | 1.0 | 80 | 120 | 145 |
| 10x4SP | 10 | 0.5 | 17.8 | 0.8 | 22 | 1.0 | 70 | 105 | 160 |
| 13x4SP | 13 | 0.5 | 21 | 0.8 | 25 | 1.0 | 60 | 90 | 210 |
| 16x4SP | 16 | 0.5 | 25 | 0.8 | 29 | 1.0 | 55 | 82.5 | 260 |
| 19x4SP | 19 | 0.5 | 29 | 0.8 | 33 | 1.5 | 46 | 69 | 280 |
| 22x4SP | 22 | 0.8 | 33 | 0.8 | 37 | 1.5 | 40 | 60 | 320 |
| 25x4SP | 25 | 0.8 | 36 | 0.8 | 41 | 1.5 | 35 | 52.5 | 360 |
| 32x4SP | 32 | 0.8 | 44 | 0.8 | 49 | 1.5 | 32 | 46 | 460 |
| 38x4SP | 38 | 1.0 | 50.8 | 1.0 | 56 | 1.5 | 25 | 37.5 | 560 |
| 45x4SP | 45 | 1.0 | 57.8 | 1.0 | 61.8 | 1.5 | 23 | 34.5 | 650 |
| 51x4SP | 51 | 1.0 | 63 | 1.0 | 69 | 1.5 | 20 | 30.70 | 720 |
| 51x4SP | 51 | 1.0 | 65.5 | 1.0 | 71 | 1.5 | 35 | 70 | 900 |
| 64x4SP | 64 | 1.2 | 81 | 1.0 | 86 | 1.5 | 35 | 70 | 1100 |
| 76x4SP | 76 | 1.4 | 93 | 1.5 | 98 | 2 | 35 | 70 | 1200 |
| 89x4SP | 89 | 1.4 | 114 | 1.5 | 120 | 2 | 35 | 70 | 1300 |
| 102x4SP | 102 | 1.5 | 127 | 1.5 | 133 | 2 | 35 | 70 | 1400 |
| 127x4SP | 127 | 1.5 | 156 | 1.5 | 164 | 2 | 35 | 70 | 1500 |
| 152x4SP | 152 | 2.0 | 184 | 3.0 | 192 | 4.0 | 16 | 32 | 2580 |
| 203x4SP | 203 | 2.0 | 235 | 3.0 | 243 | 4.0 | 16 | 32 | 3350 |
| 254x4SP | 254 | 2.0 | 291 | 3.02 | 299 | 4.0 | 16 | 32 | 4110 |
高壓鋼絲纏繞膠管用途：
主要用于礦井液壓支架、油田開發，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力(較高壓力)和溫度的石油基(如礦物油、可溶性油、液壓油、燃油、潤滑油)及水基液體(如乳化液、油水乳濁液、水)等和液體傳動，最高耐工作壓力可達70-120Mpa。
