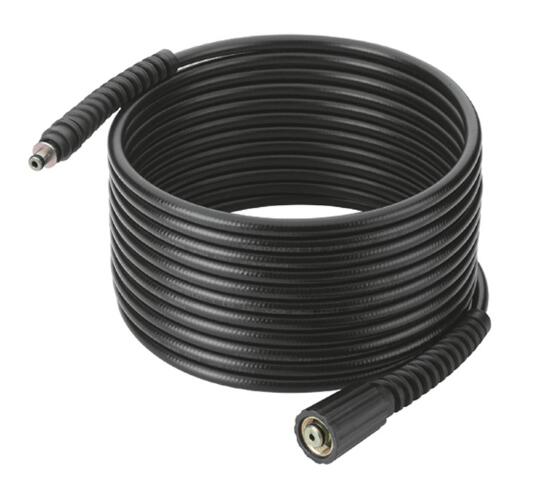

高壓膠管接頭

        現有的高壓膠管金屬接頭設計，在扣壓到高壓膠管端部之前，都需要一個剝外膠工藝環節，然后再把金屬接頭扣壓到高壓膠管端部。但是，高壓膠管的外膠層剝掉以后，金屬接頭直接扣壓到高壓膠管鋼絲層上，鋼絲層失去外膠保護，極其容易生銹，時間一長，就會出現漏液的現象，這樣不僅延長剝膠加工工序，還降低了高壓膠管和金屬接頭的使用壽命。

目前市面上有一部分免剝膠的膠管接頭，但是大都連接不夠牢固，易脫落，且密封效果不理想。

        本產品針對現有技術中膠管接頭易生銹、漏液的缺點，提供了一種高壓膠管接頭。

為了解決上述技術問題，本產品通過下述技術方案得以解決：一種高壓膠管接頭，包括接頭外套，所述的接頭外套的端部內側設有內齒，所述的內齒部分的外側設有旋緊套，所述的旋緊套與接頭外套螺紋連接，所述的旋緊套為漸窄設計，前端的直徑大于后端；還包括內襯，內襯套設于膠管內部。

內襯為喇叭形，采用不銹鋼材料制成。
內齒角度為15?45度。
內齒的高度略小于高壓膠管外膠層的厚度。

        本產品由于采用了以上技術方案，具有顯著的技術效果:接頭外套上安裝了內齒，配合旋緊套的作用，內齒可以牢牢的將膠管擠壓住;膠管的內部安裝了一個金屬不誘鋼的內襯，和內齒一起作用，避免了因為膠管的形變產生了擠壓不緊的情況;三者互相作用，膠管的接頭處更加牢固，不易脫落。

附圖說明
圖1是本產品的結構示意圖。
附圖中各數字標號所指代的部位名稱如下：1一接頭外套、2—旋緊套、3一內襯、4一內齒、5—膠管。
